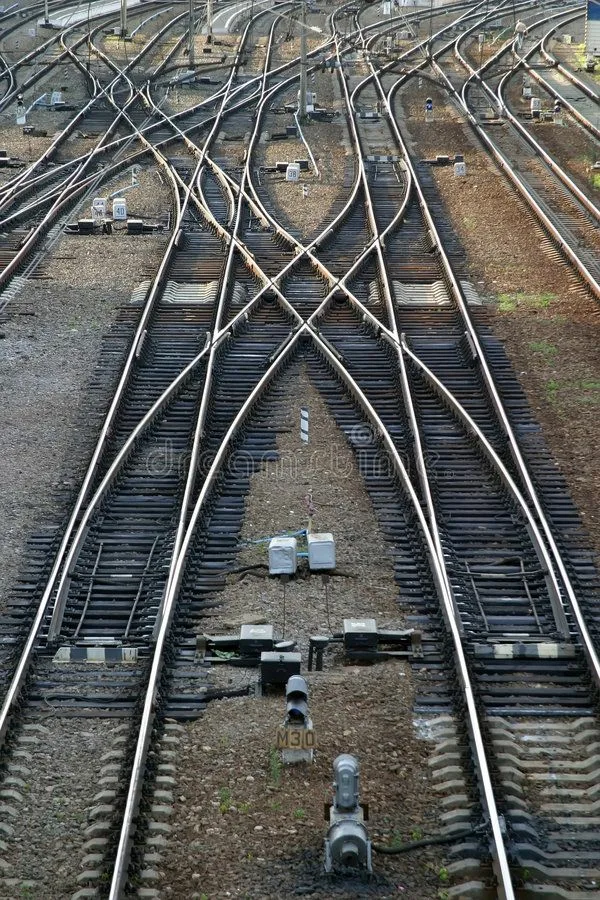

Стрелочные переводы — это ключевой элемент верхнего строения пути (ВСП), который обеспечивает безопасное и плавное переключение поездов между путями. Их надёжность и исправность являются залогом бесперебойной работы железнодорожной инфраструктуры. Давайте разберём, из чего состоит стрелочный перевод, какие его виды существуют и какие неисправности встречаются чаще всего.
А также опишем основные профилактические мероприятия, которые необходимы для продления жизни стрелочным переводам и создания условий для безопасной эксплуатации.
Основные элементы стрелочного перевода
Конструкция стрелочного перевода включает четыре главных компонента:
- Остряки и стрелка — подвижный механизм, изменяющий направление движения. Остряки представляют собой два рельса, один из которых прижат к рамному рельсу, а второй отведён.
- Крестовина и контррельсы — место пересечения рельсов, обеспечивающее безопасный проезд колёсных пар через перевод.
- Соединительные пути — элементы, связывающие составные части стрелочного перевода.
- Комплект брусьев — поддерживает конструкцию, обеспечивая её устойчивость и прочность.
Как работает стрелка?
Основной подвижный элемент стрелочного перевода — стрелка. Она состоит из двух рамных рельсов и двух остряков, соединённых тяговыми механизмами. Приводы (ручные или электромеханические) управляют положением остряков, переводя поезд на нужный путь. На скоростных участках используют гибкие длинные остряки, а на малонагруженных линиях — короткие с шарнирным креплением.
Роль крестовины в стрелочном переводе
Крестовина — это центральная часть стрелочного перевода, где пересекаются рельсы. Она состоит из сердечника, усовиков и контррельсов (как минимум два рельсовых окончания). В зависимости от геометрии крестовина маркируется дробью (например, 1/5), которая описывает соотношение длины и ширины сердечника.
Эти окончания с одной стороны соединены с сердечником с помощью сварки, а с другой стороны их длина рассчитана так, чтобы позволить сварку с прилегающими рельсами. Для этого, например, используется рабочий орган машины для стыковой контактной сварки, установленный на путевой сварочной машине. Крестовина гарантирует безопасное прохождение поездов через «мертвую зону», где заканчивается сердечник и начинают работать контррельсы.
Классификация стрелочных переводов
Разновидности стрелочных переводов определяются их конструкцией и назначением:
Двойные — позволяют движение в четырёх направлениях.
Обычные — одна колея остаётся прямой, другая отклоняется.
Симметричные — обе колеи расходятся под одинаковым углом.
Несимметричные — колеи расходятся под разными углами.
Симметричные — одна центральная колея, две боковых отходят под одинаковым углом.
Несимметричные — три колеи расходятся в разные стороны.
Одиночные — пересечение двух путей без возможности поворота.
